Qual o Extintor Ideal para Sua Necessidade? 🧯

by with No Comment Blog
ChatGPT Image 16 de ago. de 2026, 16_38_40

QUAL O EXTINTOR IDEAL PARA SUA NECESSIDADE?

Escolher o extintor correto é uma das medidas fundamentais para a segurança de pessoas, instalações e patrimônios em uma situação de incêndio.

Isso acontece porque nem todo extintor é indicado para qualquer tipo de fogo. A escolha precisa considerar principalmente o material que está queimando e as características do ambiente.

Neste artigo, você vai entender as principais classes de incêndio e quais tipos de agentes extintores são normalmente associados a cada situação.

🔥 PRIMEIRO: ENTENDA AS CLASSES DE INCÊNDIO

Os incêndios são classificados de acordo com o tipo de material envolvido na combustão. Essa classificação ajuda a determinar qual método e qual agente extintor são adequados para o combate.

Entre as principais classes estão A, B, C, D e K. Cada uma apresenta características diferentes e exige cuidados específicos.

🪵 CLASSE A — MATERIAIS SÓLIDOS

🔥 O que é?

A Classe A envolve materiais sólidos combustíveis que normalmente deixam resíduos, brasas ou cinzas após a queima.

Exemplos:

  • Madeira;
  • Papel e papelão;
  • Tecidos;
  • Borracha;
  • Alguns tipos de plástico.

Dependendo do risco e da aplicação, podem ser utilizados agentes extintores apropriados para atuar principalmente por resfriamento, como a água, além de outras soluções compatíveis com o equipamento.

⛽ CLASSE B — LÍQUIDOS INFLAMÁVEIS

🔥 O que é?

A Classe B está relacionada a incêndios envolvendo líquidos inflamáveis ou materiais que apresentam comportamento semelhante durante a combustão.

Exemplos:

  • Gasolina;
  • Álcool;
  • Diesel;
  • Solventes;
  • Tintas;
  • Óleos e derivados de petróleo.

Entre os agentes que podem ser encontrados em equipamentos destinados a esse tipo de risco estão pó químico, espuma e CO₂, dependendo da aplicação e da classificação do extintor.

⚡ CLASSE C — EQUIPAMENTOS ELÉTRICOS ENERGIZADOS

🔥 O que é?

A Classe C está relacionada a equipamentos e instalações elétricas que permanecem energizados durante a ocorrência do incêndio.

Exemplos:

  • Quadros elétricos;
  • Painéis de comando;
  • Computadores;
  • Motores;
  • Máquinas;
  • Equipamentos eletrônicos.

Nessa situação, é necessário utilizar um agente extintor compatível com equipamentos elétricos energizados.

CO₂ e determinados tipos de pó químico são exemplos de agentes utilizados em equipamentos destinados a esse tipo de risco.

⚠️ ATENÇÃO COM A ELETRICIDADE

Sempre que for seguro e possível, a instalação ou equipamento deve ser desenergizado antes do combate.

Nunca utilize um extintor sem verificar se ele possui indicação compatível com o risco presente.

🔩 CLASSE D — METAIS COMBUSTÍVEIS

🔥 O que é?

A Classe D corresponde a incêndios envolvendo determinados metais combustíveis. Esse tipo de incêndio possui características próprias e pode apresentar temperaturas muito elevadas.

Exemplos:

  • Magnésio;
  • Sódio;
  • Potássio;
  • Titânio;
  • Algumas condições envolvendo alumínio;
  • Outros metais combustíveis presentes em processos industriais.

Para esses casos, devem ser utilizados agentes específicos para o metal envolvido.

Por isso, não se deve escolher um extintor convencional sem confirmar sua compatibilidade com o material em combustão.

🍳 CLASSE K — ÓLEOS E GORDURAS DE COZINHA

🔥 O que é?

A Classe K está relacionada principalmente a incêndios envolvendo óleos e gorduras utilizados em equipamentos de cocção.

Onde esse risco pode aparecer?

  • Restaurantes;
  • Hotéis;
  • Padarias;
  • Lanchonetes;
  • Cozinhas industriais;
  • Refeitórios.
🚨 NUNCA JOGUE ÁGUA EM ÓLEO OU GORDURA EM CHAMAS

A água pode provocar uma propagação extremamente rápida do fogo, aumentando significativamente o risco para as pessoas próximas.

Para a Classe K, são utilizados extintores específicos, desenvolvidos para atuar sobre incêndios envolvendo óleos e gorduras de cocção.

📊 QUAL EXTINTOR USAR EM CADA CLASSE?

A escolha deve sempre considerar a classificação do equipamento, sua capacidade e a aplicação prevista para o risco.

Classe Material Exemplos Agentes comuns
A Sólidos combustíveis Madeira, papel, tecido Água, espuma e outros agentes compatíveis
B Líquidos inflamáveis Gasolina, álcool, solventes Espuma, pó químico e CO₂
C Equipamentos elétricos energizados Painéis, motores, computadores CO₂ e determinados pós químicos
D Metais combustíveis Magnésio, sódio, titânio Agentes específicos para metais
K Óleos e gorduras de cocção Fritadeiras e cozinhas profissionais Agentes específicos para Classe K

🤔 ENTÃO, QUAL É O EXTINTOR IDEAL?

Não existe um único extintor que seja ideal para todos os ambientes.

A escolha deve começar pela identificação dos materiais combustíveis existentes no local, das atividades realizadas e dos riscos envolvidos.

Também é necessário considerar a capacidade do extintor, sua classificação, instalação, acessibilidade e os requisitos aplicáveis ao ambiente.

✅ O QUE VERIFICAR ANTES DE ESCOLHER?

  • 🔥 Qual material apresenta risco de incêndio?
  • 🏢 Qual é o tipo de ambiente?
  • ⚡ Existem equipamentos elétricos energizados?
  • 🍳 Existem óleos ou gorduras de cocção?
  • 🔩 Existem metais combustíveis no processo?
  • 📏 Qual capacidade de extintor é necessária?
  • 📍 O equipamento ficará instalado em local acessível?
  • 📋 O equipamento possui classificação compatível com o risco?

🧯 NÃO BASTA TER UM EXTINTOR

Ter um extintor instalado no ambiente é importante, mas apenas possuir o equipamento não garante que ele será adequado para uma emergência.

O equipamento precisa estar corretamente especificado, instalado, sinalizado, acessível e em condições adequadas de uso, além de passar pelas inspeções e manutenções aplicáveis.

A definição dos equipamentos deve levar em consideração as características do ambiente e os requisitos técnicos e legais aplicáveis ao local.

⚠️ IMPORTANTE

Este conteúdo é informativo. A especificação, instalação, inspeção e manutenção de equipamentos de combate a incêndio devem seguir as orientações do fabricante, normas técnicas e requisitos legais aplicáveis, com avaliação adequada dos riscos existentes no local.

🔥 CONCLUSÃO

O extintor ideal é aquele que possui classificação e capacidade compatíveis com o risco existente no ambiente.

Antes de comprar ou instalar um equipamento, identifique primeiro o tipo de material que pode entrar em combustão e verifique qual extintor é apropriado para aquela situação.

Escolher corretamente o equipamento é uma parte importante de uma estratégia eficiente de proteção contra incêndios.

CENTRAL ASCAEL 24 300 MANUTENÇÃO

by Manutenção

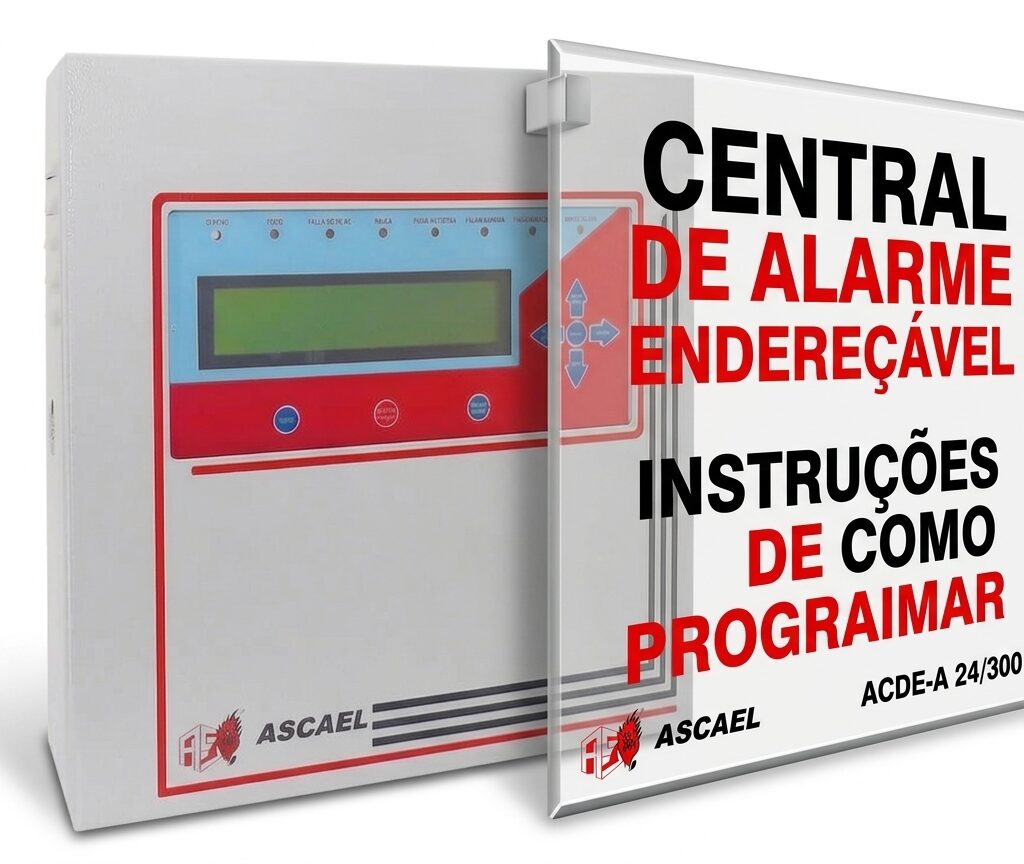

CENTRAL ASCAEL 24/300: MANUTENÇÃO

A manutenção da Central ASCAEL ACDE-A 24/300 é fundamental para verificar as condições de funcionamento do sistema, da alimentação, das baterias e dos dispositivos conectados.

O próprio manual da central destaca que a manutenção periódica é imprescindível para garantir a vida útil do equipamento e das baterias.

⚠️ IMPORTANTE

Antes de realizar qualquer intervenção, siga os procedimentos de segurança e as orientações do fabricante.

A central possui alimentação em rede elétrica e baterias. A intervenção deve ser realizada por profissional capacitado.

O QUE DEVE SER VERIFICADO NA MANUTENÇÃO?

Durante a manutenção, é importante verificar o estado geral da central e observar as informações apresentadas no display e nos indicadores do painel.

DISPLAY

O display apresenta informações sobre a situação da central, incluindo defeitos, setores disparados, funções ativas, situação das baterias e acionamentos.

LED DE FALHA

O LED de falha indica a existência de algum problema na central. O manual cita, como exemplo, situações relacionadas à comunicação.

FUGA AO TERRA

Verifique a indicação de fuga ao terra. Quando o indicador estiver aceso, o manual relaciona essa condição à existência de fuga.

BATERIAS

A central trabalha com duas baterias de 12 Vcc ligadas em série, formando uma alimentação de 24 Vcc.

Durante a manutenção, devem ser verificadas as condições das baterias, sua ligação e possíveis indicações de bateria baixa.

MANUTENÇÃO DAS BATERIAS

A bateria é uma das partes mais importantes para o funcionamento da central durante uma falta de energia da rede elétrica.

O manual informa que o equipamento foi dimensionado para baterias chumbo/ácido, preferencialmente seladas e livres de manutenção.

✓ Verifique:
  • Estado das baterias;
  • Ligação das baterias;
  • Indicação de bateria baixa;
  • Possível fusível queimado;
  • Sinais de bateria descarregada;
  • Condições gerais da instalação.
⚠️ ATENÇÃO À POLARIDADE

A ligação das baterias deve respeitar corretamente a polaridade. O manual alerta que a inversão da polaridade pode danificar o equipamento e invalidar a garantia.

VERIFICAÇÃO DA REDE AC

A central possui supervisão da alimentação da rede AC. Durante a manutenção, deve ser verificada a alimentação elétrica do equipamento.

✓ Confira:
  • Alimentação da rede AC;
  • Fiação da rede;
  • Fusível;
  • Chave geral;
  • Indicação de falta de rede AC;
  • Condições do aterramento.

Caso a central indique falta de rede AC, o manual orienta verificar o fusível, a ligação elétrica e a existência de energia.

VERIFICAÇÃO DO ATERRAMENTO E FUGA AO TERRA

A central possui indicação específica para fuga ao terra. Essa condição deve ser investigada quando apresentada pelo equipamento.

✓ Possíveis pontos de verificação:
  • Rede elétrica;
  • Aterramento;
  • Fiação do sistema;
  • Umidade dentro das tubulações;
  • Possíveis contatos indevidos.

VERIFICAÇÃO DA LINHA

Durante a manutenção também devem ser observadas possíveis indicações de problemas na linha dos dispositivos.

LINHA ABERTA

Caso o display indique linha aberta, devem ser verificadas a fiação e as conexões do circuito.

LINHA EM CURTO

Caso seja indicada linha em curto, deve-se investigar a fiação e possíveis contatos entre os condutores.

VERIFICAÇÃO DOS DETECTORES

A central realiza supervisão dos dispositivos conectados à rede. O manual também disponibiliza a função CHECA STATUS, utilizada para consultar informações dos dispositivos inteligentes.

Dependendo do dispositivo, podem ser consultados parâmetros como temperatura ambiente, tensão de funcionamento, sensibilidade da câmara e temperatura de disparo.

✓ Durante a manutenção, observe:
  • Comunicação com o dispositivo;
  • Estado do detector;
  • Informações apresentadas no status;
  • Indicações de defeito;
  • Condições da fiação e conexões.

VERIFICAÇÃO DOS DISPOSITIVOS E ENDEREÇOS

A central possui a função AUTO PROGRAMA, que realiza uma varredura dos dispositivos conectados à rede e memoriza os endereços encontrados.

O manual informa que esse procedimento pode levar vários minutos, dependendo da quantidade de endereços instalados.

⚠️ CUIDADO

A auto programação altera a configuração da central. Portanto, antes de executar qualquer procedimento de programação ou manutenção, tenha certeza do que está sendo realizado e siga o manual do equipamento.

VERIFICAÇÃO DOS EVENTOS

A central possui memória para registro de eventos. O sistema registra até 1024 eventos com data e hora.

A consulta dos eventos pode ajudar na análise do histórico de ocorrências e no diagnóstico de problemas apresentados pelo sistema.

TESTE DOS LEDS E FUNÇÕES DO PAINEL

A central possui uma função de teste dos LEDs. Quando acionada, todos os LEDs do painel ficam acesos.

O painel também possui funções como disparar sirenes, silenciar sirenes, resetar detectores, atender ocorrências e acessar o menu da central.

✓ Após os testes, confirme:
  • Funcionamento dos indicadores;
  • Informações corretas no display;
  • Ausência de falhas;
  • Ausência de fuga ao terra;
  • Condição normal das baterias;
  • Comunicação com os dispositivos.

PRINCIPAIS ANORMALIDADES

O manual apresenta uma tabela de anormalidades para auxiliar na identificação de possíveis problemas antes do acionamento do serviço técnico.

CENTRAL NÃO LIGA

Verifique a ligação das baterias, fusível, alimentação da rede AC, chave geral e fiação.

BATERIA BAIXA

Verifique se a bateria está descarregada, o fusível, a ligação da bateria e as condições da alimentação.

FUGA AO TERRA

Verifique o aterramento da rede e a possibilidade de umidade dentro das tubulações.

DEFEITO NO DETECTOR

Verifique o resistor final de linha, a ligação e a fiação dos detectores.

COMO FINALIZAR A MANUTENÇÃO?

Depois de realizar as verificações e correções necessárias, o objetivo é deixar a central em condição normal de funcionamento, sem indicações indevidas de falha.

✓ Checklist final:
  • Rede AC normal;
  • Baterias em condição adequada;
  • Sem indicação de fuga ao terra;
  • Sem indicação de linha aberta;
  • Sem indicação de linha em curto;
  • Dispositivos comunicando corretamente;
  • Display apresentando condição normal;
  • Sem falhas pendentes no sistema.

CONCLUSÃO

A manutenção da Central ASCAEL ACDE-A 24/300 não deve se limitar à limpeza do equipamento. É necessário verificar a alimentação, baterias, aterramento, linhas, dispositivos, indicações do painel e histórico de eventos.

Uma manutenção bem executada ajuda a identificar anormalidades antes que elas comprometam o funcionamento do sistema.

Sempre siga o manual do fabricante e os procedimentos técnicos aplicáveis ao sistema instalado.

📚 VEJA TAMBÉM

CENTRAL ASCAEL 24 300 PRINCIPAIS ERROS

by Manutenção

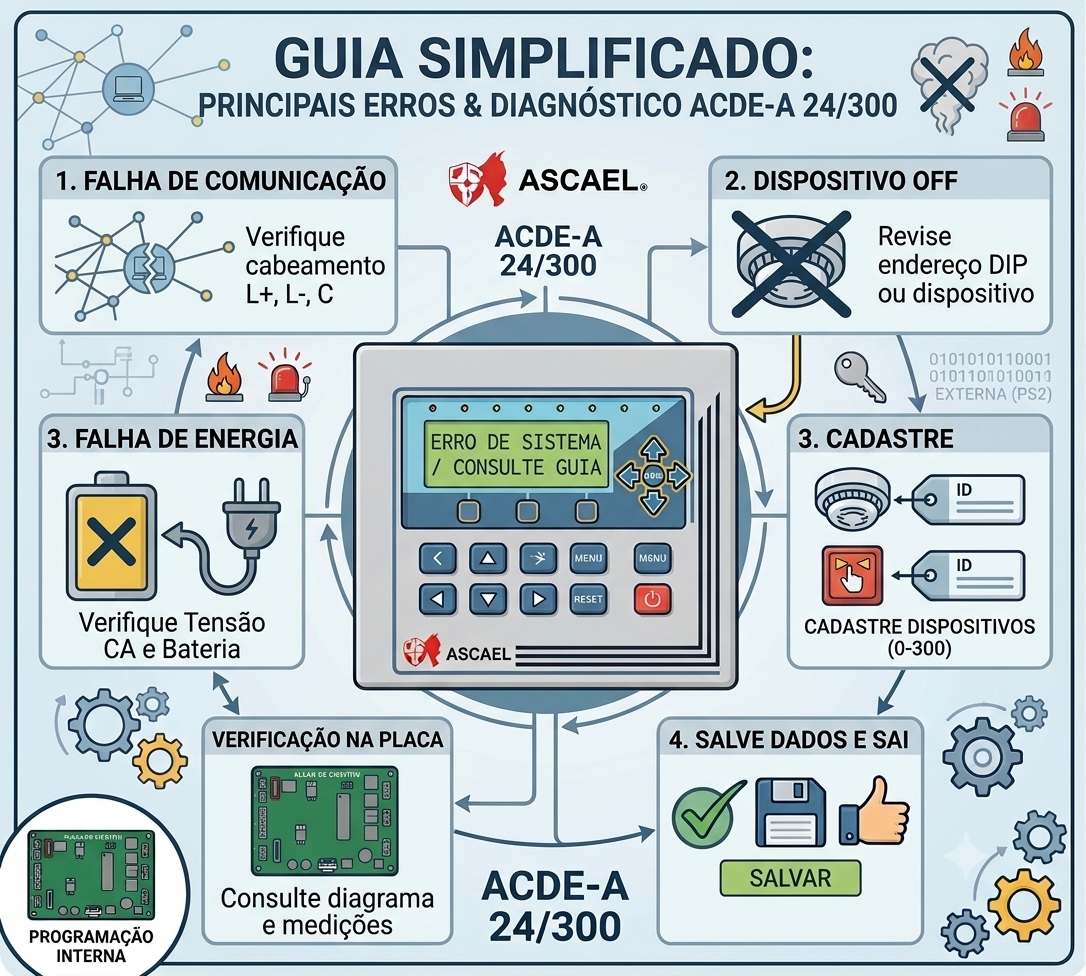

CENTRAL ASCAEL 24/300: PRINCIPAIS ERROS

A Central ASCAEL ACDE-A 24/300 possui supervisão da rede, bateria, fonte e alimentação AC. Quando alguma anormalidade é detectada, a central pode apresentar a informação no display e indicar a condição através dos LEDs de status.

Neste guia, você vai conhecer os principais erros e falhas apresentados pela central e o que deve ser verificado em cada situação.

⚠️ IMPORTANTE

Antes de substituir componentes ou alterar a instalação, identifique primeiro a origem da falha.

A tabela de anormalidades do manual orienta quais pontos devem ser verificados antes de acionar o serviço técnico.

1. CENTRAL NÃO LIGA

1 Equipamento não liga

Se o display não apresenta funcionamento, o primeiro passo é verificar a alimentação da central e o estado das baterias.

Verifique:

  • Ligação da rede AC.
  • Chave geral interna.
  • Fusível.
  • Fiação da rede.
  • Estado das baterias.
  • Ligação das baterias.
  • Fiação interrompida.

2. BATERIA BAIXA

2 Bateria baixa

A central possui supervisão da bateria e pode indicar uma condição de bateria baixa.

Possíveis pontos de verificação:

  • Bateria descarregada.
  • Fusível queimado.
  • Bateria com vida útil esgotada.
  • Ligação das baterias.

3. FUGA AO TERRA

3 Fuga ao terra

Quando a central indica fuga ao terra, é necessário verificar a instalação e procurar possíveis pontos de fuga.

Verifique:

  • Aterramento da rede.
  • Possibilidade de umidade dentro das tubulações.
  • Condições da fiação do sistema.

4. LINHA ABERTA

4 Linha aberta

A central supervisiona a integridade da rede de dispositivos. Quando existe interrupção em um dos fios da rede, o sistema pode indicar linha aberta no display.

Nesse caso, deve-se procurar uma interrupção na fiação ou algum ponto de conexão com mau contato.

5. LINHA EM CURTO

5 Linha em curto

A central também supervisiona a rede e consegue indicar situações de curto-circuito.

O manual diferencia a condição de curto entre positivo ou negativo através da indicação apresentada no display.

Verifique:

  • Fiação da rede.
  • Conexões dos dispositivos.
  • Possíveis contatos entre os condutores.
  • Condições dos pontos de conexão.

6. SOBRECARGA

6 Sobrecarga

A central possui proteção da fonte contra sobrecarga. Quando ocorre uma condição de sobrecarga, o sistema pode desligar a fonte para evitar superaquecimento e indicar a anomalia no display.

Verifique:

  • Consumo excessivo conectado à saída.
  • Possíveis curtos na instalação.
  • Condições da fiação.
  • Dispositivos conectados à rede.

7. DEFEITO NO DETECTOR

7 Defeito detector

Quando a central apresenta indicação relacionada a um detector, o manual orienta verificar principalmente a ligação e a fiação dos detectores.

Verifique:

  • Ligação do detector.
  • Fiação dos detectores.
  • Resistor de final de linha, quando aplicável ao circuito.

8. REDE AC AUSENTE

8 Rede AC ausente

A central supervisiona a alimentação da rede AC. Quando a alimentação pública é interrompida, essa condição pode ser indicada pelo display e pelo LED correspondente.

Verifique:

  • Fusível AC.
  • Ligação elétrica.
  • Existência de energia na alimentação.

9. COMO INTERPRETAR OS LEDs DE FALHA

Os LEDs do painel ajudam a identificar rapidamente a condição apresentada pela central.

FALHA

Apagado: sistema OK.

Aceso: indica que existe algum tipo de falha na central, como falta de comunicação.

FUGA AO TERRA

Aceso: fuga detectada.

FALHA BATERIA

Aceso: bateria sobrecarregada, descarregada, ausente ou em curto.

FALTA REDE AC

Aceso: indica falta de alimentação da rede AC.

10. ANTES DE RESETAR A CENTRAL

⚠️ NÃO APENAS APAGUE O ERRO

O reset não deve ser utilizado simplesmente para esconder uma falha que ainda não foi identificada.

Primeiro identifique a causa da anormalidade, faça a correção necessária e depois realize os procedimentos de atendimento previstos para o sistema.

11. USANDO O CHECA STATUS

A função CHECA STATUS permite consultar informações dos dispositivos inteligentes conectados ao sistema.

Entre as informações que podem ser consultadas estão parâmetros como temperatura ambiente, tensão de funcionamento, sensibilidade da câmara e temperatura de disparo.

💡 DICA PARA O TÉCNICO

Quando existe suspeita de problema em determinado endereço, consultar o status do dispositivo pode ajudar na identificação da condição apresentada.

12. AUTO PROGRAMAÇÃO: CUIDADO

A função AUTO PROGRAMA realiza uma varredura dos dispositivos ligados à rede e memoriza os endereços encontrados.

⚠️ ATENÇÃO

Não utilize a auto programação sem entender o efeito que ela terá sobre a configuração existente.

O manual informa que a função pode levar vários minutos, dependendo da quantidade de endereços instalados.

13. CHECKLIST RÁPIDO DE DIAGNÓSTICO

Quando a central apresentar uma falha, confira:
  • Qual mensagem aparece no display?
  • Qual LED está aceso?
  • A rede AC está presente?
  • As baterias estão conectadas?
  • As baterias estão em boas condições?
  • Existe alguma interrupção na fiação?
  • Existe curto na rede?
  • Existe fuga ao terra?
  • Existe algum detector apresentando problema?
  • Existe sobrecarga no sistema?
  • As conexões dos dispositivos estão firmes?

CONCLUSÃO

A Central ASCAEL ACDE-A 24/300 possui diversos recursos de supervisão justamente para facilitar a identificação de anormalidades no sistema.

Entre as principais indicações estão linha aberta, linha em curto, fuga ao terra, falha de bateria, ausência de rede AC, sobrecarga e defeito em detector.

O melhor procedimento é sempre começar pela mensagem apresentada no display e pelos LEDs de indicação e, a partir disso, verificar a fiação, alimentação, baterias e dispositivos relacionados à falha.

🔧 DICA FINAL

Não troque um detector, bateria ou outro componente antes de descobrir a causa da falha. Uma boa análise começa pelo diagnóstico apresentado pela própria central.

📚 VEJA TAMBÉM

CENTRAL ASCAEL 24 300 COMO PROGRAMAR

by Manutenção

A Central ASCAEL ACDE-A 24/300 é uma central digital endereçável utilizada em sistemas de detecção e alarme de incêndio.

Neste guia, você vai aprender os principais procedimentos de programação da central, incluindo endereçamento dos dispositivos, configuração de grupos, sirenes, auto programação, consulta de status e programação através de computador.

⚠️ IMPORTANTE
Antes de realizar qualquer programação, confirme o modelo da central e siga as orientações do fabricante. A programação e manutenção de sistemas de detecção e alarme de incêndio devem ser realizadas por profissional capacitado.

O QUE É A CENTRAL ASCAEL ACDE-A 24/300?

A ASCAEL ACDE-A 24/300 é uma central digital endereçável que permite o monitoramento dos dispositivos conectados ao sistema.

O modelo possui capacidade para até 300 endereços e oferece diferentes recursos de programação e supervisão diretamente pela central.

CAPACIDADE Até 300 endereços
COMUNICAÇÃO Porta serial para comunicação com PC
PROGRAMAÇÃO Através da central e computador
RECURSOS Programação, supervisão e consulta de dispositivos

COMO FUNCIONA O ENDEREÇAMENTO?

Cada dispositivo conectado ao sistema recebe um endereço próprio.

O endereço dos dispositivos é configurado através das chaves DIP presentes nos equipamentos.

A combinação das chaves determina o endereço utilizado pelo dispositivo dentro do sistema.

1 + 2 + 4 + 8 + 16 + 32 + 64 + 128 + 256 + 512

O manual apresenta como exemplos os endereços 3, 28 e 300.

⚠️ ATENÇÃO
Verifique cuidadosamente o endereço de cada dispositivo para evitar conflitos durante a programação.

ATENÇÃO AO FINAL DE LINHA

Quando a instalação possuir somente detectores, o manual informa que é necessária a utilização de um módulo ou botoeira para realizar o fechamento do final de linha do sistema.

Essa verificação é importante para o correto funcionamento e supervisão da rede.

COMO ENTRAR NO MENU DA CENTRAL?

Para acessar o menu de programação da central:

01. Pressione MENU.
02. Pressione ENTER.
03. A central solicitará a senha de usuário.
04. Digite a senha.
05. Pressione ENTER para confirmar.
SENHA DE FÁBRICA

0000

Caso a senha tenha sido alterada anteriormente, a senha de fábrica não será válida.

QUAIS FUNÇÕES ESTÃO DISPONÍVEIS NO MENU?

O menu da central possui diferentes funções de configuração e consulta.

  • Ajustar relógio;
  • Alterar senha;
  • Checar pontos;
  • Checar LOG;
  • Gravar repetidora;
  • Formatar memória;
  • Ponto a ponto;
  • Auto programa;
  • Checar status.

COMO PROGRAMAR UM ENDEREÇO?

Depois de acessar a programação, é possível selecionar o endereço que será configurado.

01. Digite o endereço do dispositivo.
02. Pressione ENTER.
03. Digite o texto correspondente ao endereço.
04. Utilize F11 para avançar para o próximo endereço.
05. Utilize ESC para retornar ao menu inicial.

Dessa forma, cada dispositivo pode receber uma identificação correspondente ao local ou função dentro da instalação.

COMO CONFIGURAR O GRUPO DO ENDEREÇO?

Depois de selecionar um endereço, a central permite configurar o grupo correspondente ao dispositivo.

TECLAS UTILIZADAS
  • + para aumentar o número do grupo;
  • - para diminuir o número do grupo;
  • ENTER para continuar;
  • ESC para retornar ao menu.

A configuração de grupos permite organizar os dispositivos de acordo com a programação do sistema.

COMO CONFIGURAR O DISPARO DA SIRENE?

A central permite configurar o comportamento da sirene relacionado ao endereço programado.

Entre as opções apresentadas no manual estão:

  • Direto;
  • Intermitente;
  • Relé;
  • Defeito;
  • 1 pulso;
  • Desliga;
  • Temporizado.

Também é possível configurar a temporização do disparo da sirene quando essa opção estiver selecionada.

COMO FAZER A AUTO PROGRAMAÇÃO?

A função AUTO PROGRAMA realiza uma varredura dos dispositivos conectados à rede.

Durante o procedimento, a central identifica os dispositivos encontrados e realiza a programação correspondente.

01. Entre no MENU da central.
02. Acesse a opção de programação.
03. Selecione AUTO PROGRAMA.
04. Pressione ENTER conforme solicitado pela central.

Dependendo da quantidade de dispositivos instalados, o procedimento pode levar alguns minutos.

⚠️ ATENÇÃO
Após a auto programação, confira os dispositivos encontrados e verifique se os endereços estão de acordo com a instalação.

COMO CHECAR O STATUS DE UM DISPOSITIVO?

A função CHECA STATUS permite consultar informações dos dispositivos conectados ao sistema.

Entre as informações que podem ser consultadas estão:

  • Temperatura ambiente;
  • Tensão de funcionamento;
  • Sensibilidade da câmara;
  • Temperatura de disparo;
  • Estado do dispositivo.

Para realizar a consulta, selecione a função CHECA STATUS e informe o endereço do dispositivo que deseja verificar.

COMO AJUSTAR OS PARÂMETROS DO DETECTOR?

A central permite acessar determinados parâmetros dos dispositivos inteligentes.

Entre as informações apresentadas no manual estão:

  • Detector de fumaça ativo;
  • Sensibilidade da fumaça;
  • Detector de temperatura ativo;
  • Temperatura de ajuste.
⚠️ CUIDADO COM ALTERAÇÕES
Os parâmetros não devem ser alterados simplesmente para eliminar alarmes indesejados. A configuração deve considerar o projeto, o ambiente protegido e as características do sistema.

COMO PROGRAMAR A CENTRAL PELO COMPUTADOR?

A ASCAEL ACDE-A 24/300 também permite programação através de computador.

De acordo com o manual, a saída serial da central deve ser conectada à entrada do computador.

O manual informa que o programa utilizado para essa função é vendido separadamente da central.

A comunicação é realizada através da conexão serial disponível no equipamento.

COMO FINALIZAR A PROGRAMAÇÃO?

Depois de terminar a programação dos endereços, o manual orienta retirar o teclado utilizado na programação.

Os dados programados são armazenados em memória Flash, permitindo que os dados permaneçam armazenados mesmo quando a central é desenergizada.

PRINCIPAIS FUNÇÕES DA CENTRAL ASCAEL 24/300

  • Endereçamento dos dispositivos;
  • Programação de texto;
  • Configuração de grupos;
  • Configuração das sirenes;
  • Auto programação;
  • Consulta de pontos;
  • Consulta de eventos;
  • Consulta de status;
  • Ajuste de parâmetros;
  • Programação através de computador.

CONCLUSÃO

A programação da Central ASCAEL ACDE-A 24/300 permite organizar e identificar os dispositivos instalados no sistema de detecção e alarme de incêndio.

O profissional pode realizar o endereçamento dos dispositivos, configurar grupos, definir o comportamento das sirenes, realizar a auto programação e consultar o status dos equipamentos.

Antes de realizar qualquer alteração, é importante verificar a configuração existente e seguir as orientações do fabricante.

PERGUNTAS FREQUENTES

A ASCAEL 24/300 suporta quantos endereços?

A central ASCAEL ACDE-A 24/300 possui capacidade para até 300 endereços.

É possível programar a ASCAEL 24/300 pelo computador?

Sim. O manual informa que a central pode ser conectada ao computador através da saída serial para utilização do programa de programação.

Qual é a senha de fábrica da ASCAEL 24/300?

A senha de fábrica indicada no manual é 0000.

A ASCAEL 24/300 possui auto programação?

Sim. A central possui a função AUTO PROGRAMA, que realiza uma varredura dos dispositivos conectados à rede.

É possível configurar a sirene pela central?

Sim. O manual apresenta uma função específica para configurar o disparo da sirene relacionado ao endereço programado.

A central permite consultar o status dos detectores?

Sim. A função CHECA STATUS permite consultar informações dos dispositivos conectados ao sistema.

📚 VEJA TAMBÉM

CENTRAL ASCAEL 24300 COMO INSTALAR

by Como Instalar

COMO INSTALAR A CENTRAL ASCAEL ACDE-A 24/300

A instalação da Central ASCAEL ACDE-A 24/300 começa pela escolha correta do local, preparação da parede e fixação adequada da caixa.

Neste guia, vamos acompanhar o processo desde a retirada da central da embalagem até sua fixação na parede, seguindo as informações de dimensões e fixação apresentadas no manual do fabricante.

⚠️ IMPORTANTE

Antes de iniciar a instalação, confirme o modelo do equipamento e siga as orientações do fabricante e as normas aplicáveis ao sistema de detecção e alarme de incêndio.

A instalação elétrica e as demais conexões devem ser realizadas por profissional capacitado.

1. RETIRANDO A CENTRAL DA EMBALAGEM

1 Abra a embalagem com cuidado.

Retire a central da caixa evitando impactos e movimentos bruscos. Preserve a embalagem e os materiais de proteção até que a instalação seja concluída.

2 Confira o equipamento.

Antes de fixar a central, verifique se a caixa, tampa, display e demais componentes apresentam alguma avaria aparente.

⚠️ CUIDADO DURANTE A INSTALAÇÃO

O manual alerta para que não caiam fuligens metálicas nas placas de circuito durante a instalação.

2. ESCOLHENDO O LOCAL DE INSTALAÇÃO

A Central ACDE-A 24/300 deve ser instalada em um local de fácil acesso. O próprio manual cita como exemplos uma sala de segurança ou portaria.

Sempre que possível, o local deve permitir vigilância humana constante e facilitar o acesso para operação, inspeção e manutenção.

Antes de marcar a parede, verifique:
  • O local possui fácil acesso?
  • Existe espaço suficiente para operação e manutenção?
  • O ambiente está protegido contra umidade excessiva?
  • O local não possui atmosfera corrosiva?
  • A central ficará afastada de materiais combustíveis, inflamáveis ou tóxicos?
  • Existe espaço adequado para a passagem dos cabos?

3. CONHECENDO AS DIMENSÕES DA CENTRAL

De acordo com o manual, a Central ACDE-A 24/300 possui aproximadamente 340 mm de altura, 340 mm de largura e 100 mm de profundidade.

340 mm Altura
340 mm Largura
100 mm Profundidade

Além das dimensões externas, o manual apresenta o desenho dos pontos utilizados para a fixação da caixa na parede.

4. MARCANDO OS PONTOS DE FIXAÇÃO

Com o local definido, posicione a caixa na parede e utilize o esquema de fixação apresentado no manual para marcar os pontos de furação.

O desenho técnico do fabricante apresenta dois pontos superiores e um ponto inferior central para a fixação da caixa.

📏 Medidas apresentadas no manual:

Os pontos superiores possuem aproximadamente 280 mm de distância entre si. O esquema também apresenta as referências de posicionamento dos pontos em relação às bordas da caixa.

Para obter uma instalação precisa, utilize as medidas do desenho técnico do manual em vez de simplesmente estimar a posição dos furos.

5. FURANDO A PAREDE

1 Faça a marcação.

Após conferir o posicionamento, marque os pontos de furação cuidadosamente.

2 Utilize a broca adequada.

Escolha a broca de acordo com o tipo de parede e com a bucha utilizada.

3 Faça os furos.

Execute a furação nos pontos previamente marcados, mantendo a furadeira alinhada para evitar que a bucha fique inclinada.

⚠️ ATENÇÃO

Durante a furação e preparação da caixa, tome cuidado para que resíduos metálicos ou outros materiais não atinjam as placas eletrônicas.

6. COLOCANDO AS BUCHAS

O manual da ACDE-A 24/300 especifica a utilização de bucha S8 para a fixação da central.

🔩 BUCHA INDICADA NO MANUAL: S8

Após realizar os furos, coloque as buchas nos pontos de fixação preparados na parede.

7. POSICIONANDO A CENTRAL NA PAREDE

Com as buchas instaladas, posicione a caixa da central cuidadosamente sobre os pontos de fixação.

Confira se os furos da caixa estão alinhados com as buchas antes de iniciar o aperto dos parafusos.

1 Posicione a parte superior da caixa nos pontos de fixação.

2 Instale os parafusos nos pontos superiores.

3 Faça o alinhamento da caixa.

4 Instale o ponto inferior de fixação.

8. APERTANDO OS PARAFUSOS

Depois que a central estiver corretamente posicionada, aperte os parafusos de maneira uniforme, garantindo que a caixa fique firme e nivelada.

Evite aplicar força excessiva durante o aperto para não danificar a caixa ou os pontos de fixação.

9. CONFERINDO O NIVELAMENTO

Após a fixação, confira se a central está nivelada e firmemente presa à parede.

Checklist da fixação:
  • Caixa corretamente posicionada.
  • Pontos de fixação alinhados.
  • Buchas S8 instaladas.
  • Parafusos devidamente apertados.
  • Central firme e nivelada.
  • Não existem resíduos metálicos sobre as placas.

10. PRÓXIMA ETAPA: LIGAÇÕES E CONFIGURAÇÃO

Com a caixa devidamente fixada, a instalação pode prosseguir para as etapas de alimentação, baterias, rede de dispositivos e demais conexões do sistema.

A ACDE-A 24/300 possui alimentação de entrada de 127/220 VCA, saída de 24 VCC e capacidade de endereçamento de até 300 endereços.

⚠️ IMPORTANTE

Não realize as ligações elétricas apenas com base neste guia. Consulte o manual da central e siga o esquema de ligação correspondente ao equipamento.

A alimentação da central deve possuir proteção adequada e aterramento conforme as orientações do fabricante e as normas aplicáveis.

CONCLUSÃO

A instalação física da Central ASCAEL ACDE-A 24/300 começa pela escolha correta do local, passa pela marcação dos pontos de fixação e termina com a caixa devidamente presa e nivelada na parede.

O manual especifica a utilização de bucha S8 e fornece o desenho técnico com as dimensões e pontos de fixação da caixa.

Depois da fixação, devem ser realizadas as conexões e a configuração do sistema conforme o manual do fabricante e os procedimentos aplicáveis à instalação.

📚 VEJA TAMBÉM

central 24 300

CENTRAL ASCAEL 24300 REVIEW

by Ascael

REVIEW: CENTRAL ASCAEL ACDE-A 24/300

A ASCAEL ACDE-A 24/300 é uma central digital endereçável Classe A desenvolvida para sistemas de detecção e alarme de incêndio.

Neste review, vamos analisar os principais recursos da central, sua capacidade, possibilidades de programação, recursos de supervisão e os pontos que merecem atenção durante a instalação e manutenção.

📋 REVIEW TÉCNICO

As informações técnicas apresentadas neste artigo têm como base o manual da Central ASCAEL ACDE-A 24/300.

A avaliação dos pontos positivos e limitações considera os recursos descritos pelo fabricante e a utilização prática de uma central desse tipo.

O QUE É A ASCAEL ACDE-A 24/300?

A ACDE-A 24/300 é uma central digital endereçável com capacidade para até 300 endereços.

O equipamento possui display alfanumérico, supervisão da rede, supervisão das baterias, supervisão da fonte e recursos de programação diretamente pelo painel.

O manual também apresenta recursos para comunicação com computador, registro de eventos e configuração dos dispositivos conectados.

PRINCIPAIS CARACTERÍSTICAS

CAPACIDADE

A central possui capacidade de endereçamento de até 300 dispositivos.

ALIMENTAÇÃO

A alimentação de entrada especificada no manual é de 127/220 VCA, com saída de 24 VCC.

BATERIAS

O equipamento utiliza duas baterias de 12 V ligadas em série, totalizando 24 V.

DISPLAY

A central possui display alfanumérico LCD com 40 caracteres e quatro linhas, com iluminação de fundo.

MEMÓRIA DE EVENTOS

O equipamento possui registro de até 1.024 eventos com data e hora.

PROGRAMAÇÃO

Um dos principais recursos da ACDE-A 24/300 é a possibilidade de realizar configurações diretamente pela central.

O manual apresenta funções de programação, endereçamento, auto programação e consulta de status dos dispositivos.

Também existe a possibilidade de comunicação com computador através da saída serial RS-232.

AUTO PROGRAMAÇÃO

A função AUTO PROGRAMA realiza uma varredura dos dispositivos conectados à rede e memoriza os endereços encontrados.

Esse recurso pode facilitar o processo de configuração inicial do sistema, principalmente em instalações com uma quantidade maior de dispositivos.

⚠️ ATENÇÃO

O manual informa que a auto programação pode levar vários minutos, dependendo da quantidade de endereços instalados.

CHECA STATUS DOS DISPOSITIVOS

Outro recurso interessante é a função CHECA STATUS.

Ela permite consultar informações dos dispositivos inteligentes conectados ao sistema.

Conforme o manual, podem ser consultados parâmetros como temperatura ambiente, tensão de funcionamento, sensibilidade da câmara e temperatura de disparo.

SUPERVISÃO DO SISTEMA

A central possui diversos indicadores destinados à supervisão do sistema e identificação de anormalidades.

🔴 FALHA

Indica a ocorrência de algum tipo de falha na central, como problemas de comunicação.

⚡ FALTA DE REDE AC

Indica a ausência da alimentação da rede elétrica.

🔋 FALHA DE BATERIA

Pode indicar bateria sobrecarregada, descarregada, ausente ou em curto.

⚠️ FUGA AO TERRA

O indicador informa a detecção de fuga ao terra.

RECURSOS DE OPERAÇÃO

O painel possui diversas funções para operação do sistema, incluindo:

  • Reset;
  • Atender ocorrência;
  • Disparar sirenes;
  • Silenciar sirenes;
  • Reset dos detectores;
  • Acesso ao menu;
  • Teste dos LEDs.

PONTOS POSITIVOS

✓ 300 ENDEREÇOS

A capacidade para até 300 endereços permite atender instalações de porte considerável.

✓ SUPERVISÃO

A central possui diversos recursos de supervisão, incluindo rede AC, bateria, fonte e fuga ao terra.

✓ AUTO PROGRAMA

A função de auto programação pode facilitar o levantamento e reconhecimento dos dispositivos conectados.

✓ CHECA STATUS

Permite consultar informações dos dispositivos inteligentes conectados ao sistema.

✓ LOG DE EVENTOS

O registro de até 1.024 eventos ajuda na consulta do histórico de ocorrências.

✓ RS-232

O equipamento possui saída serial para interligação com computador.

PONTOS QUE MERECEM ATENÇÃO

⚠️ MANUAL ANTIGO

O manual utilizado como referência é uma revisão identificada como REV 02-04/11.

⚠️ RS-232

A comunicação indicada pelo manual utiliza uma interface serial RS-232, tecnologia menos comum em computadores atuais.

⚠️ PROGRAMAÇÃO

A configuração possui diversas funções e exige conhecimento do sistema para evitar alterações incorretas.

⚠️ DOCUMENTAÇÃO

Para trabalhar corretamente com a central, é importante consultar o manual específico e confirmar o modelo instalado.

É UMA CENTRAL BOA?

Considerando os recursos apresentados no manual, a ACDE-A 24/300 possui um conjunto bastante completo de funções para uma central endereçável da sua categoria.

A capacidade de 300 endereços, supervisão do sistema, auto programação, consulta de status, registro de eventos e comunicação com computador são recursos que tornam o equipamento interessante para instalações que necessitam de monitoramento e configuração dos dispositivos.

Por outro lado, a documentação disponível é antiga e alguns recursos, como a comunicação RS-232, exigem atenção quando utilizados com computadores atuais.

PARA QUEM ELA É INDICADA?

Pela capacidade e pelos recursos apresentados, a central pode ser utilizada em instalações que necessitam de um sistema digital endereçável com supervisão dos dispositivos e possibilidade de programação.

Antes de especificar o equipamento para uma instalação, é importante verificar a compatibilidade com os dispositivos utilizados, as características do projeto e os requisitos aplicáveis ao sistema.

ESPECIFICAÇÕES PRINCIPAIS

Modelo: ACDE-A 24/300

Capacidade: até 300 endereços

Entrada: 127/220 VCA

Saída: 24 VCC

Baterias: 2 × 12 V

Display: alfanumérico LCD, 40 caracteres e 4 linhas

Eventos: até 1.024 registros

Comunicação: RS-232

Proteção: fusíveis rearmáveis e comuns

Tempo de resposta informado: menor que 2 segundos

VEREDITO

A ASCAEL ACDE-A 24/300 apresenta uma proposta interessante para sistemas endereçáveis, principalmente pela capacidade de até 300 endereços e pela quantidade de recursos disponíveis para supervisão e programação.

Para quem trabalha com essa central, conhecer funções como Auto Programa, Checa Status, registro de eventos, supervisão de bateria e análise de falhas é fundamental para aproveitar corretamente o equipamento.

Nossa avaliação: uma central com bons recursos técnicos, mas que exige conhecimento de programação, instalação e manutenção para ser utilizada corretamente.

📚 VEJA TAMBÉM

The new collection from Overcovers almost all needed stapleoep items

by Manutenção

Nunc sagittis nibh et felis dignissim, ac sagittis ante venenatis. Vivamus lobortis, urna sed scelerisque gravida, nulla libero tincidunt urna, eget rhoncus lectus quam id lectus. Quisque tristique non neque vitae pretium. Duis eget mi libero. Vestibulum eu convallis leo. Duis eget bibendum eros, at suscipit nibh. Etiam leo sem, fringilla quis dictum accumsan, luctus vel elit. Mauris magna nibh, scelerisque a ipsum ut, scelerisque vestibulum mauris.

Men have got more of a discerning eye. They appreciate cut and details, things that aren’t so obvious. They like things that have cachet and gentlemanliness. Elegance is not the prerogative of those who have just escaped from adolescence, but of those who have already taken possession of their future. My shows are about the complete woman who swallows it all. It’s a question of survival. We look our best in subdued colors, sophisticated cuts, and a general air sleek understatement. There is always an emotional element to anything that you make.

The new collection from Overcovers almost all needed stapleoep items

by Manutenção

Nunc sagittis nibh et felis dignissim, ac sagittis ante venenatis. Vivamus lobortis, urna sed scelerisque gravida, nulla libero tincidunt urna, eget rhoncus lectus quam id lectus. Quisque tristique non neque vitae pretium. Duis eget mi libero. Vestibulum eu convallis leo. Duis eget bibendum eros, at suscipit nibh. Etiam leo sem, fringilla quis dictum accumsan, luctus vel elit. Mauris magna nibh, scelerisque a ipsum ut, scelerisque vestibulum mauris.

Men have got more of a discerning eye. They appreciate cut and details, things that aren’t so obvious. They like things that have cachet and gentlemanliness. Elegance is not the prerogative of those who have just escaped from adolescence, but of those who have already taken possession of their future. My shows are about the complete woman who swallows it all. It’s a question of survival. We look our best in subdued colors, sophisticated cuts, and a general air sleek understatement. There is always an emotional element to anything that you make.
